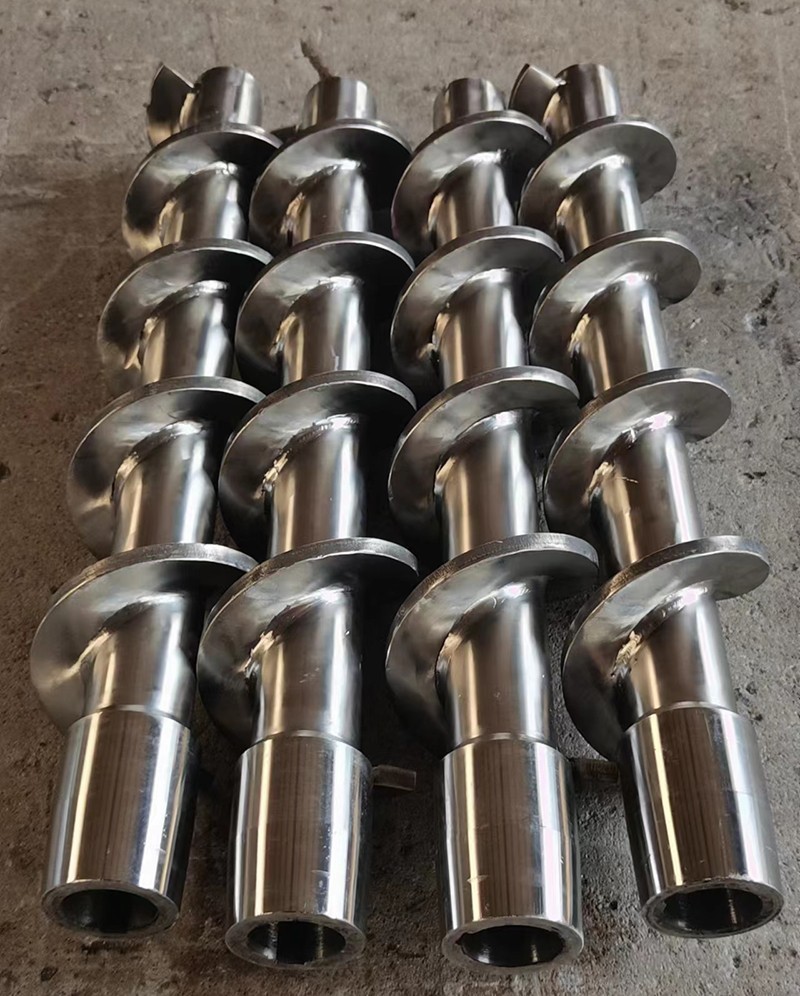

螺旋絞龍葉片作為輸送設(shè)備中的核心部件，其焊接質(zhì)量直接影響設(shè)備的輸送效率與使用壽命。無(wú)論是農(nóng)業(yè)飼料加工、化工原料輸送，還是環(huán)保污泥處理領(lǐng)域，掌握螺旋絞龍葉片的焊接技術(shù)都是保障設(shè)備穩(wěn)定運(yùn)行的關(guān)鍵。本文將從焊接前準(zhǔn)備、工藝選擇、操作要點(diǎn)及質(zhì)量檢測(cè)四大維度，系統(tǒng)解析螺旋絞龍葉片的焊接全流程。

　　??一、焊接前準(zhǔn)備：基礎(chǔ)決定成敗

　　1.材料適配性檢查
　　螺旋絞龍葉片的材質(zhì)通常為碳鋼（如Q235、Q345）或不銹鋼（如304、316L），需根據(jù)輸送介質(zhì)的特性選擇。例如，輸送腐蝕性介質(zhì)時(shí)需選用不銹鋼材質(zhì)，而普通物料輸送則可采用碳鋼。焊接前需確認(rèn)材料化學(xué)成分與力學(xué)性能符合標(biāo)準(zhǔn)，避免因材質(zhì)不匹配導(dǎo)致焊縫開(kāi)裂或腐蝕。
　　2.葉片幾何精度校準(zhǔn)
　　葉片的螺距、直徑、厚度等參數(shù)需嚴(yán)格符合設(shè)計(jì)圖紙要求。使用卡尺、螺旋測(cè)微器等工具測(cè)量葉片邊緣厚度，確保均勻性；通過(guò)樣板或激光檢測(cè)設(shè)備校驗(yàn)螺距精度，偏差需控制在±1mm以內(nèi)。若葉片存在變形，需通過(guò)機(jī)械矯正或火焰矯正恢復(fù)形狀。
　　3.焊接環(huán)境控制

　　焊接環(huán)境需滿足以下條件：溫度≥5℃，濕度≤80%，風(fēng)速≤2m/s（戶外作業(yè)需搭建防風(fēng)棚）。對(duì)于不銹鋼螺旋絞龍葉片，需在潔凈環(huán)境中操作，避免鐵離子污染導(dǎo)致焊縫生銹。同時(shí)，需清理焊接區(qū)域20mm范圍內(nèi)的油污、鐵銹等雜質(zhì)，露出金屬光澤。

　　??二、工藝選擇：方法決定效率與質(zhì)量

　　1.手工電弧焊（SMAW）
　　適用于碳鋼葉片的現(xiàn)場(chǎng)修復(fù)或小批量生產(chǎn)。選用E4303（酸性焊條）或E5015（堿性焊條），前者操作性好但抗裂性較弱，后者需嚴(yán)格烘干（350℃保溫1小時(shí)）但焊縫強(qiáng)度更高。焊接時(shí)采用短弧操作，控制熔池溫度，避免燒穿或未熔合。
　　2.氣體保護(hù)焊（GMAW/MIG）
　　碳鋼與不銹鋼葉片的通用焊接方法。碳鋼采用CO?或混合氣體（80%Ar+20%CO?）保護(hù)，不銹鋼則需純Ar保護(hù)。焊絲直徑根據(jù)板厚選擇（1.2mm適用于6-12mm板厚），焊接電流控制在180-250A，電壓22-26V。該方法效率高、變形小，但需注意防風(fēng)措施。
　　3.埋弧焊（SAW）

　　適用于大直徑螺旋絞龍葉片的批量生產(chǎn)。采用H08MnA焊絲配合HJ431焊劑，焊接電流600-800A，電壓32-36V。該方法熔深大、焊縫質(zhì)量穩(wěn)定，但需配備自動(dòng)送絲機(jī)構(gòu)與導(dǎo)軌，設(shè)備成本較高。

　　??三、操作要點(diǎn)：細(xì)節(jié)決定成敗

　　1.定位與固定
　　將螺旋絞龍葉片平放在專用工裝上，通過(guò)夾具固定防止焊接變形。對(duì)于螺旋結(jié)構(gòu)，需采用分段焊接法，每段長(zhǎng)度控制在300-500mm，焊接完成后冷卻至室溫再焊接下一段。
　　2.焊接順序規(guī)劃
　　采用對(duì)稱焊接法減少變形：先焊接螺旋絞龍葉片邊緣，再焊接螺旋中間區(qū)域；對(duì)于多層多道焊，需逐層清理焊渣并檢查焊縫質(zhì)量。不銹鋼葉片焊接時(shí)，需從一端向另一端連續(xù)施焊，避免中途停頓導(dǎo)致熱影響區(qū)晶粒粗大。
　　3.參數(shù)動(dòng)態(tài)調(diào)整

　　根據(jù)板厚與焊接位置實(shí)時(shí)調(diào)整參數(shù)：打底焊時(shí)電流減小10%-15%防止燒穿，填充焊時(shí)電流恢復(fù)正常，蓋面焊時(shí)電壓降低2-3V以改善焊縫成型。對(duì)于碳鋼葉片，可在焊縫兩側(cè)10mm范圍內(nèi)預(yù)熱至100-150℃，減緩冷卻速度防止裂紋。

　　??四、質(zhì)量檢測(cè)：嚴(yán)控每一道工序

　　1.外觀檢查
　　焊縫表面應(yīng)均勻、平滑，無(wú)氣孔、夾渣、裂紋等缺陷。使用放大鏡（5-10倍）檢查焊縫與母材過(guò)渡區(qū)域，確保無(wú)咬邊（深度≤0.5mm，長(zhǎng)度≤10%焊縫長(zhǎng)度）。
　　2.無(wú)損檢測(cè)
　　碳鋼螺旋絞龍葉片采用磁粉檢測(cè)（MT）檢查表面裂紋，不銹鋼葉片采用滲透檢測(cè)（PT）。對(duì)于關(guān)鍵部位，需進(jìn)行超聲波檢測(cè)（UT）或射線檢測(cè)（RT），確保焊縫內(nèi)部無(wú)未熔合、未焊透等缺陷。
　　3.力學(xué)性能測(cè)試
　　按標(biāo)準(zhǔn)切割焊縫試樣，進(jìn)行拉伸、彎曲、沖擊試驗(yàn)。碳鋼葉片焊縫抗拉強(qiáng)度需≥母材的90%，不銹鋼葉片需≥母材的85%；彎曲試驗(yàn)時(shí)，焊縫中間彎曲180°后無(wú)裂紋。
　　螺旋絞龍葉片的焊接是一項(xiàng)系統(tǒng)性工程，需從材料、工藝、操作到檢測(cè)全流程把控。通過(guò)科學(xué)選擇焊接方法、嚴(yán)格遵循操作規(guī)范、實(shí)施多維度質(zhì)量檢測(cè)，可顯著提升葉片的焊接質(zhì)量與使用壽命，為輸送設(shè)備的穩(wěn)定運(yùn)行提供堅(jiān)實(shí)保障。
